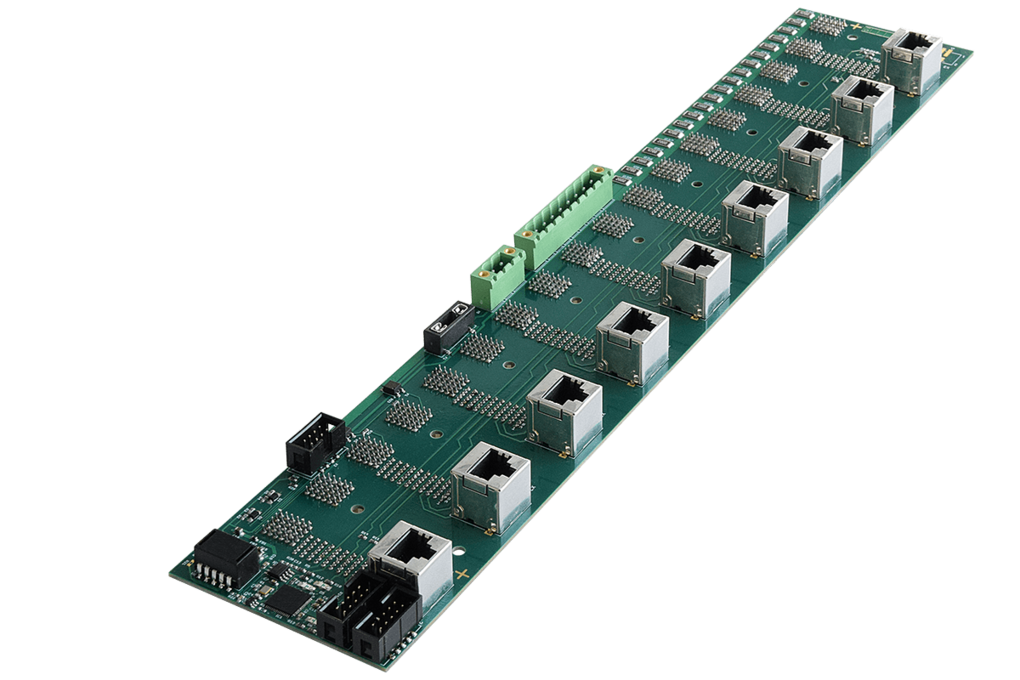

NovaCarts Backplane – NC-BPM4400

An dieser Backplane können bis zu neun NovaCarts-Boards mit jeweils einem Extension Board angeschlossen werden. Dabei wird die Spannungsversorgung über die Backplane kontaktiert und eine Verbindung zu den Fail Rails hergestellt. Des Weiteren werden die Gigabit-Ethernet-Signale zur Kommunikation der Karten mit dem Bedien-PC über die Backplane geführt, wobei Trigger-Leitungen für die Synchronisation der Karten untereinander sorgen. Die Backplane regelt zudem die Lüfter in Abhängigkeit von der Umgebungstemperatur. Die NovaCarts Backplane NC-BPM4400 lässt sich sowohl im Standalone-Modus ohne Realtime-System als auch in einem HiL-Simulator betreiben und ist mit allen NovaCarts-Produkten kompatibel.
