NovaCarts CAN Switching Module
Zur Ansteuerung von Relais-Modulen

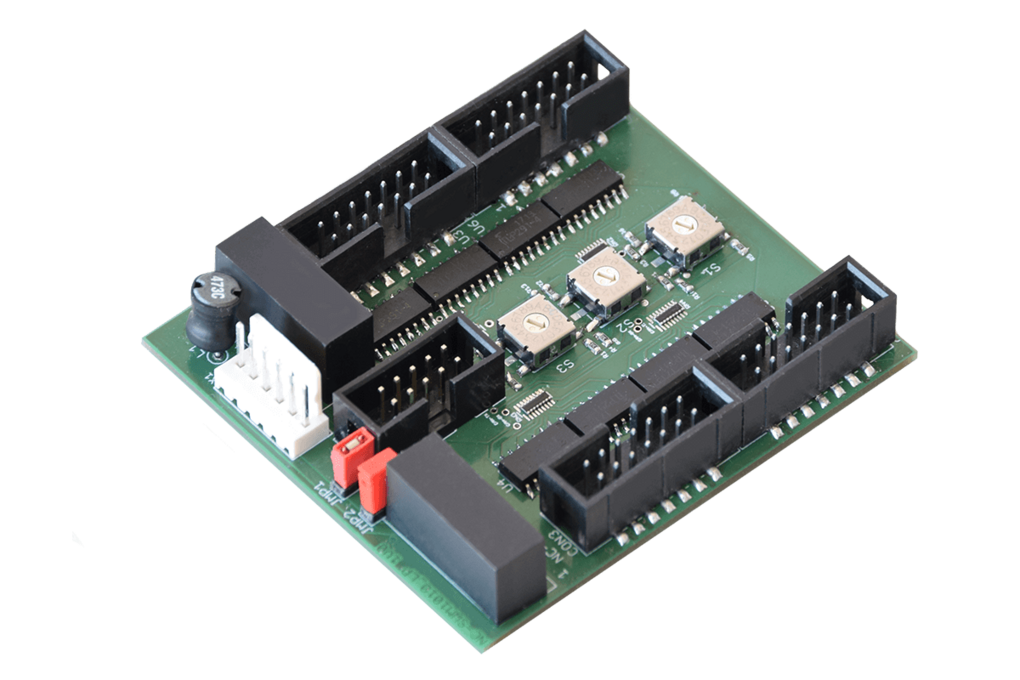

NovaCarts CAN Switching Module – NC-SWM1010
Hutschienenmodul zur Relais-Ansteuerung in Echtteilaufbauten
Das Modul verfügt über vier Steckverbinder über die die NovaCarts-Hutschienenmodule für CAN-Multiplexer, LIN-Multiplexer oder Klemmensteuerung kontrolliert werden können.
![](/fileadmin/_processed_/d/e/csm_Kachel-Testing-CAN-Switching-Module_981ed811cd.png)
Weitere Informationen

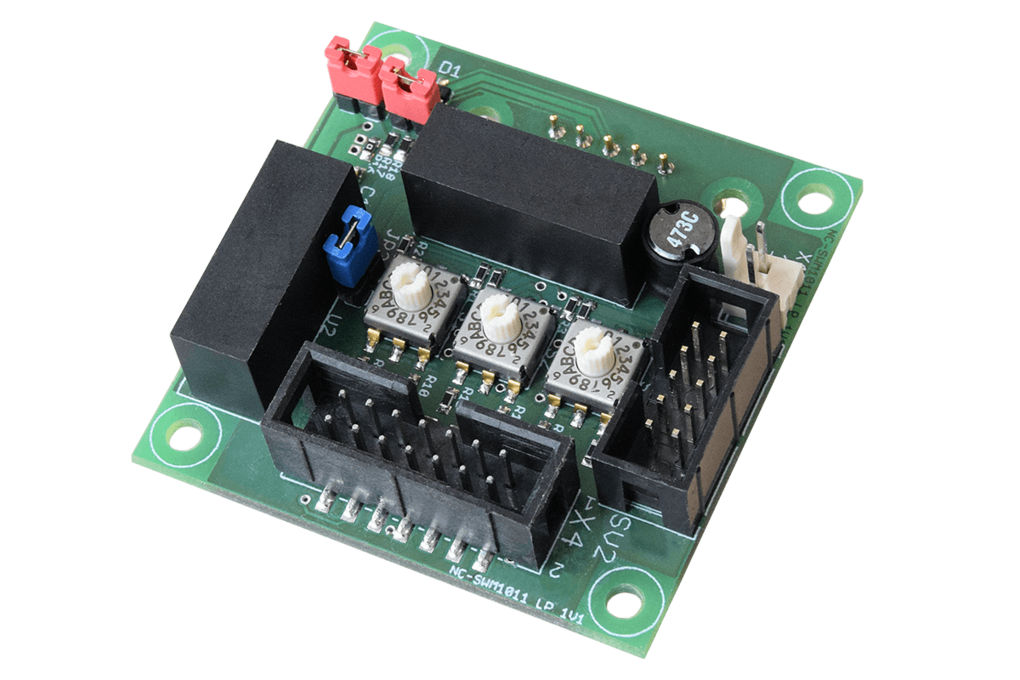

NovaCarts CAN Switching - Control Module – NC-SWM1011
Steuermodul für bis zu 24 Relais-Module
Mit diesem Steuermodul lassen sich bis zu 24 Relais-Module in Echtteilaufbauten über SPI ansteuern.
Über eine auf dem Modul angebrachte Steckverbindung können Anwender die NovaCarts CAN Switching – Relay Module – NC-SWM1400 kaskadiert ansteuern.
![](/fileadmin/_processed_/0/4/csm_Kachel-Testing-CAN-Switching-Control-Module_c67e7d9e4a.png)
Weitere Informationen

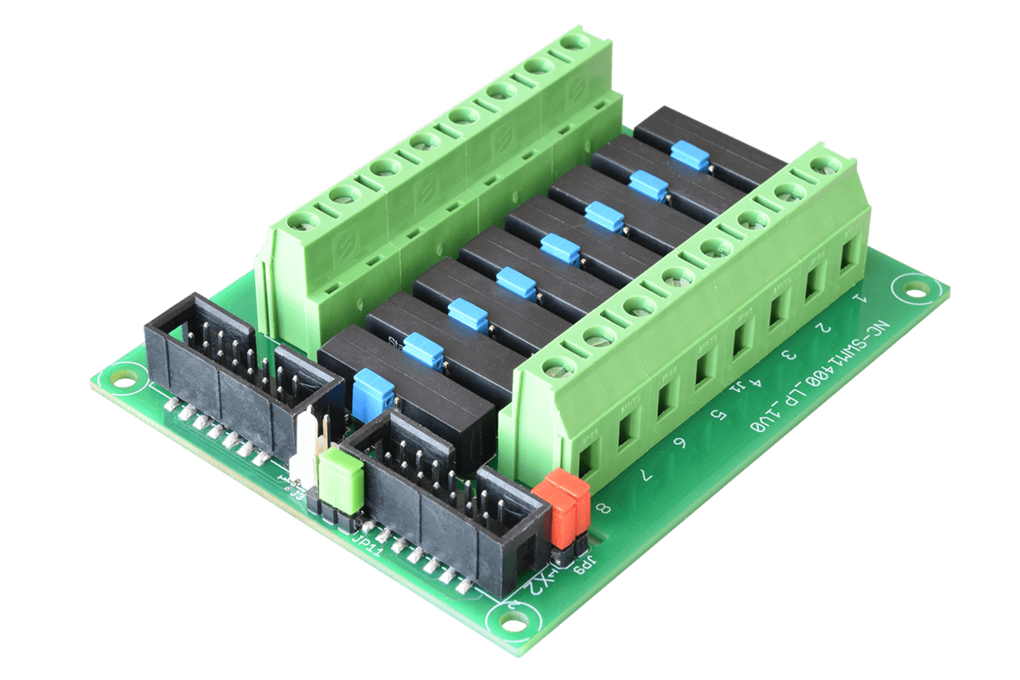

NovaCarts CAN Switching - Relay Module – NC-SWM1400
Slave-Hutschienenmodul für bis zu acht Hochvolt-Relais
Mit diesem Slave-Hutschienenmodul, das nur in Verbindung mit dem NovaCarts CAN Switching – Control Modul – NC-SWM1011 genutzt werden kann, lassen sich acht Hochvolt-Relais kontrollieren.
Es verfügt über acht Hochvolt-Relais, für die acht Signale über einen Jumper als Öffner bzw. Schließer geschaltet werden können. Das Steuermodul stellt die SPI-Datenleitungen und die Relais-Treiber-Versorgung bereit, die für ein weiteres NC-SWM1400-Modul durchgeschleift wird. Bis zu 16 NC-SWM1400-Module können kaskadiert und von einem NC-SWM1011-Modul gesteuert werden.
![](/fileadmin/_processed_/1/d/csm_Kachel-Testing-CAN-Switching-Relay-Module_59e91dea83.png)
Weitere Informationen

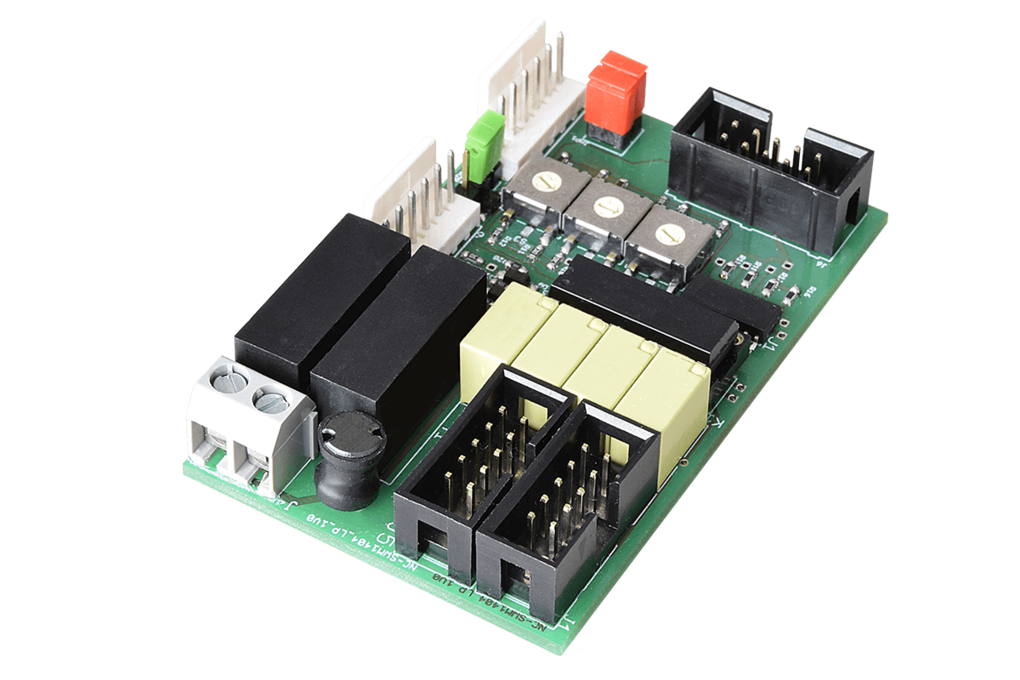

NovaCarts CAN Switching - Terminal Control Module – NC-SWM1404
Hutschienenmodul für die Klemmensteuerung
Das NC-SWM1404-Modul ist ein Hutschienenmodul mit vier Relais für die Klemmensteuerung.
Es verfügt über zwei Steckverbinder mit je vier Signal-IN- und vier Signal-OUT-Leitungen. Für jedes Relais können jeweils zwei Leitungen gleichzeitig geschaltet werden.
![](/fileadmin/_processed_/5/8/csm_Kachel-Testing-CAN-Switching-Terminal-Control-Module_8b8d313a61.png)
